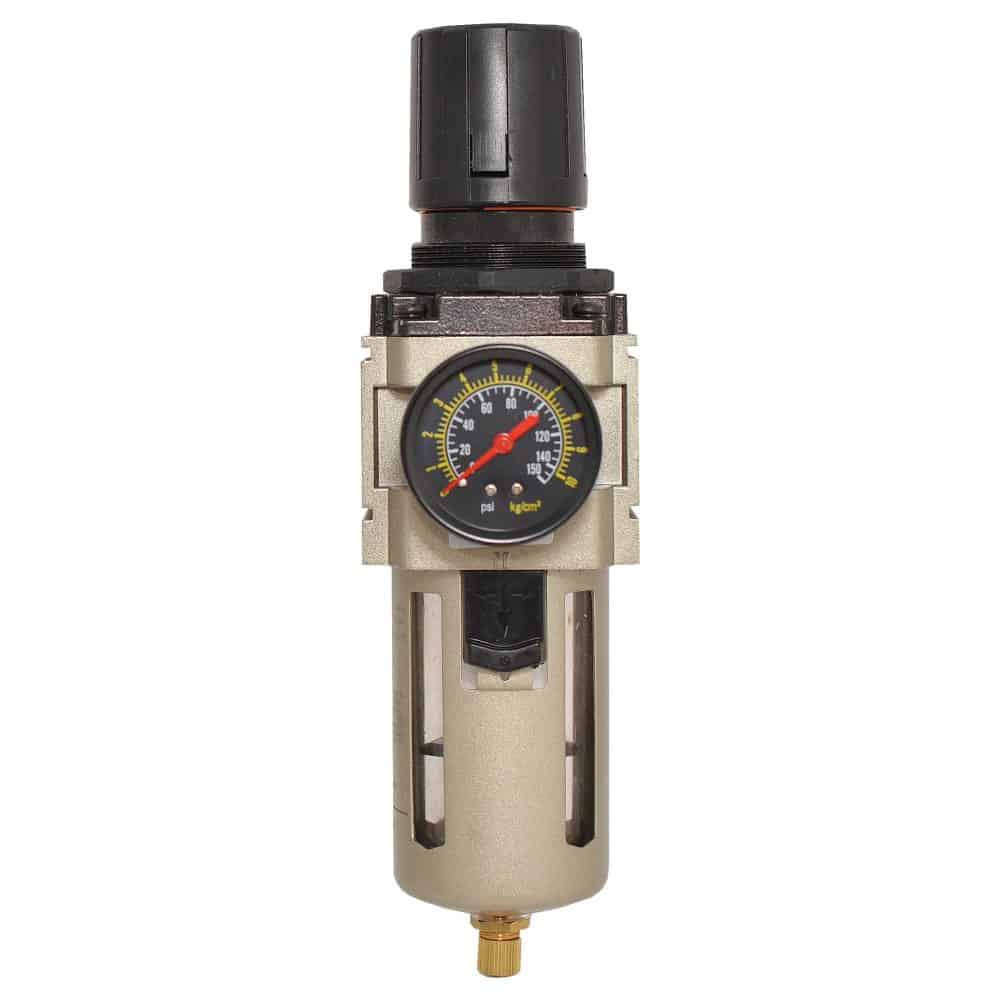

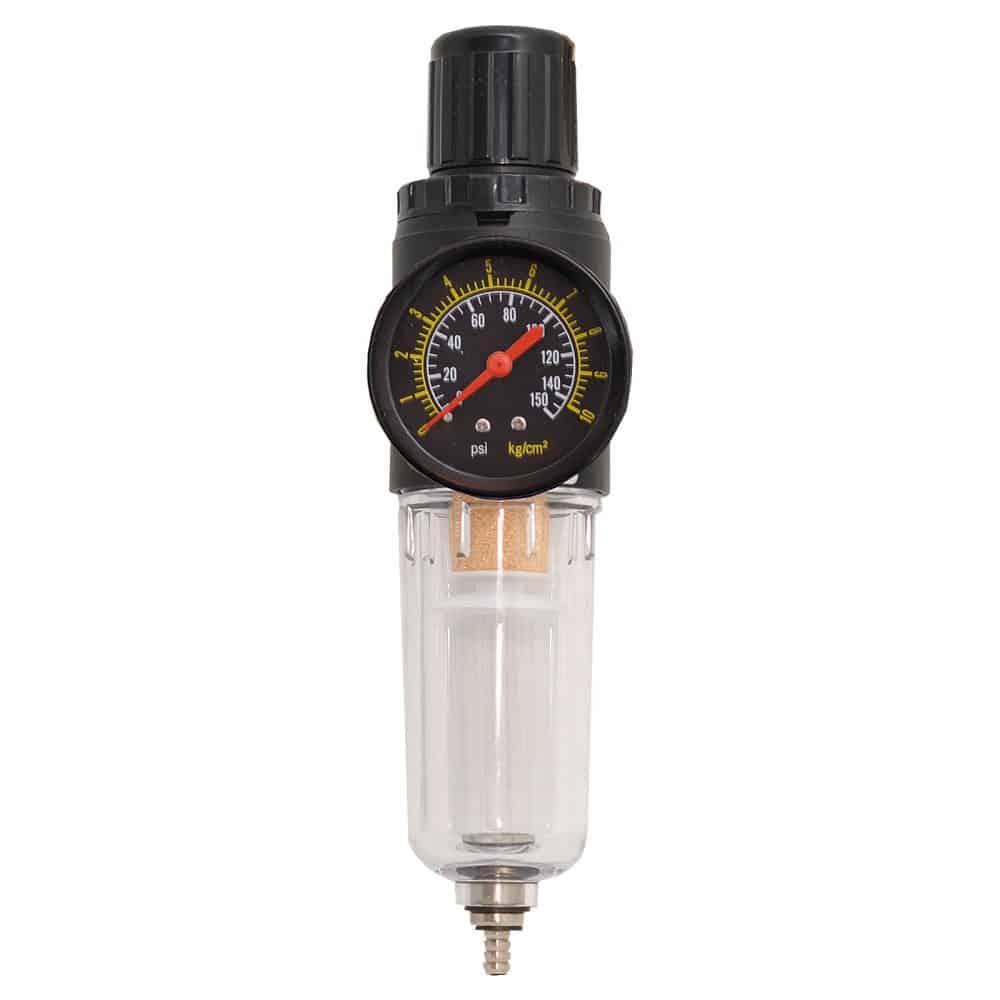

Фильтры-регуляторы серии AFR, BFR, JAW

Фильтры-регуляторы совмещают в одном корпусе редуктор и фильтр.

Используются для регулировки давления и фильтрации сжатого воздуха. Поставляются в комплекте с манометром.

Присоединение воздуха осуществляется посредством фитингов и пневмотрубки.

Обозначение:

AFR/BFR/JAW XXXX-XX
1                2     3

Фильтры-регуляторы предназначены для придания сжатому воздуху определенных характеристик:

• Чистота воздуха. Очистка производится для исключения твердых частиц, влаги и масла из пневмосистемы, попадающих туда из забора воздуха или от износа самой магистрали, а в следствии многократного увеличения срока службы пневмооборудования. Эту задачу выполняют пневматические фильтры, в идеале их следует устанавливать между каждым звеном пневмосистемы, но в обязательном порядке - после забора воздуха, до попадания в компрессор.
• Настройка необходимого давления в системе. Так же очень важный фактор для правильного функционирования механизмов с пневматическим управлением. Регуляторы давления задают необходимую проходную способность воздуха в системе, тем самым сокращая его избыточный расход или наоборот, увеличивая его, при необходимости добавить усилие в исполнительном механизме.

Фильтры-регуляторы Pnevmolux различаются по пропускной способности воздуха - от 1500 до 4000 литров в минуту, присоединительными резьбами - от 1/8 до 1 дюйма, степенью очистки от 25 до 40 мкм, а так же наличием или отсутствием прочнго металлического кожуха, для защиты стеклянного стакана фильтра. Они имеют рабочее давление воздуха (регулируемый диапазон) от 0,5 бар до 9,5 бар и давление разрушения - 15 бар. Рабочая температура оборудования 5-60 °С. Объем стакана фильтра 15-60 см3.

Влагоудаление из воздуха происходит таким образом, что при попадании в фильтр происходит сильное завихрение (спиральная сепарация) и влага под действием центробежной силы отделается и остается на стенках стакана, в дальнейшем стекая вниз к клапану слива.

Представленные в данном разделе модели оборудования совмещают в себе пневматический фильтр и регулятор давления воздуха укомплектованный аналоговым манометром, что положительно сказывается на экономии пространства на производстве и простоте в установке, без потери своих полезных качеств, а так же делает их максимально ремонт пригодными.

Фильтр регулятор используют, если в пневматической системе по умолчанию используется густая смазка и пропадает необходимость устанавливать маслораспылитель.

Данные элементы имеют в наборе все необходимое для крепления к стене или иной поверхности и могут быть собраны как в один общий блок, так и могут монтироваться по отдельности в различным местах вашей пневмомагистрали. Некоторые модели элементов данных блоков имеют защитный металлический корпус, обеспечивающий сохранность стеклянных колб исполнительных модулей и в то же время не препятствующих доступу к ним, при необходимости. Обращайте внимание на данную комплектацию, в случае, если блоки подготовки воздуха или их элементы, будут расположены в непосредственной близости к управляющим или исполнительным механизмам пневматической системы. Так же все наши регуляторы давления воздуха оснащены манометрами и не требуют доукомплектации.

Компоненты элементов подготовки воздуха просты в обращении и обслуживании, для их профилактики не требуется специальных профессиональных навыков, фильтрующие элементы установленные в блоках изготовлены из спеченной бронзы, благодаря чему демонтаж и прочистка стаканов занимает не больше 5-10 минут, и устанавливаются на место.

Более подробно о правильной работе, назначении и особенностях использования систем подготовки воздуха вы можете узнать из нашей статьи.
