Фильтр-регулятор JAW

Фильтр-регулятор модели JAW - предназначен для регулировки давления и фильтрации сжатого воздуха.

Блок фильтра регулятор состоит из фильтра-влагоотделителя и регулятора давления с манометром.

Стакан фильтра имеет металлический кожух.

Присоединение воздуха к блоку осуществляется посредством фитингов и пневмотрубки.

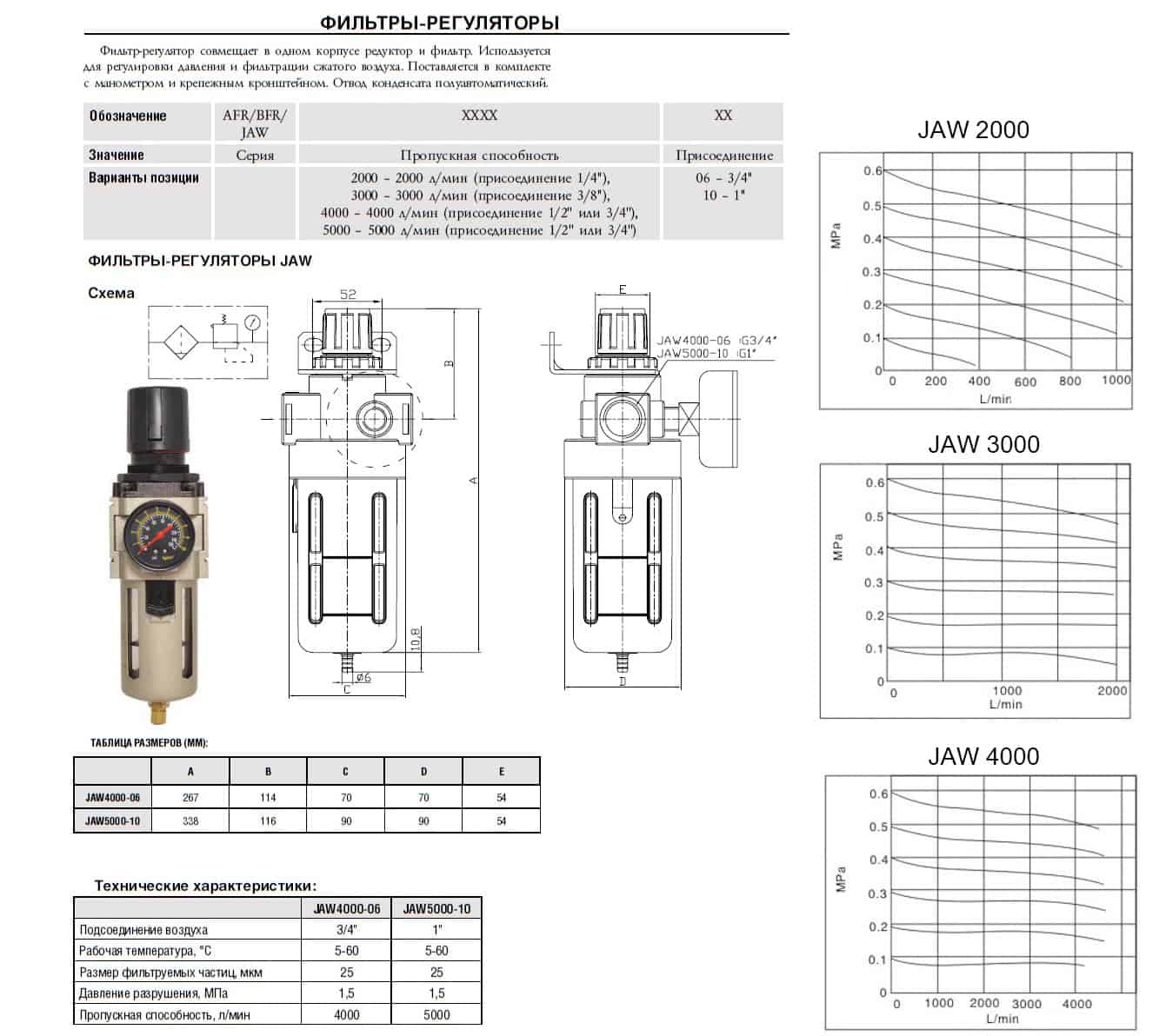

Технические характеристики

Фильтры-регуляторы предназначены для придания сжатому воздуху определенных характеристик:

• Чистота воздуха. Очистка производится для исключения твердых частиц, влаги и масла из пневмосистемы, попадающих туда из забора воздуха или от износа самой магистрали, а в следствии многократного увеличения срока службы пневмооборудования. Эту задачу выполняют пневматические фильтры, в идеале их следует устанавливать между каждым звеном пневмосистемы, но в обязательном порядке - после забора воздуха, до попадания в компрессор.
• Настройка необходимого давления в системе. Так же очень важный фактор для правильного функционирования механизмов с пневматическим управлением. Регуляторы давления задают необходимую проходную способность воздуха в системе, тем самым сокращая его избыточный расход или наоборот, увеличивая его, при необходимости добавить усилие в исполнительном механизме.

Фильтры-регуляторы серии BFR Pnevmolux различаются по пропускной способности воздуха - от 4000 до 5000 литров в минуту, присоединительной резьбой - от 3/4" до 1" дюйма, так же отличаются наличием прочного металлического кожуха, для защиты стеклянного стакана фильтра. Они имеют рабочее давление воздуха (регулируемый диапазон) от 0,5 бар до 9,5 бар и давление разрушения - 15 бар. Рабочая температура оборудования 5-60 °С. Объем стакана фильтра 60 см3.

Влагоотделение из воздуха происходит таким образом, что при попадании в фильтр происходит сильное завихрение (спиральная сепарация), под действием центробежной силы влага отделяется и остается на стенках стакана, стекая в дальнейшем вниз к клапану слива.

Представленные в данном разделе модели оборудования совмещают в себе пневматический фильтр и регулятор давления воздуха укомплектованный аналоговым манометром, что положительно сказывается на экономии пространства на производстве и простоте в установке, без потери своих полезных качеств, а так же делает их максимально ремонт пригодными.

Фильтр регулятор используют, если в пневматической системе по умолчанию используется густая смазка и пропадает необходимость устанавливать маслораспылитель.

Данные элементы имеют в наборе все необходимое для крепления к стене или иной поверхности и могут быть собраны как в один общий блок, так и могут монтироваться по отдельности в различным местах вашей пневмомагистрали. Представленные модели элементов фильтров имеют защитный металлический корпус, обеспечивающий сохранность стеклянных колб исполнительных модулей и в то же время не препятствующих доступу к ним, при необходимости. Обращайте внимание на данную комплектацию, в случае, если блоки подготовки воздуха или их элементы, будут расположены в непосредственной близости к управляющим или исполнительным механизмам пневматической системы. Так же все наши регуляторы давления воздуха оснащены манометрами и не требуют доукомплектации.

Компоненты элементов подготовки воздуха просты в обращении и обслуживании, для их профилактики не требуется специальных профессиональных навыков, фильтрующие элементы установленные в блоках изготовлены из спеченной бронзы, благодаря чему демонтаж и прочистка стаканов занимает не больше 5-10 минут, и устанавливаются на место.

Более подробно о правильной работе, назначении и особенностях использования систем подготовки воздуха вы можете узнать из нашей статьи.
