DFC пневматические цилиндры для зажимных приспособлений

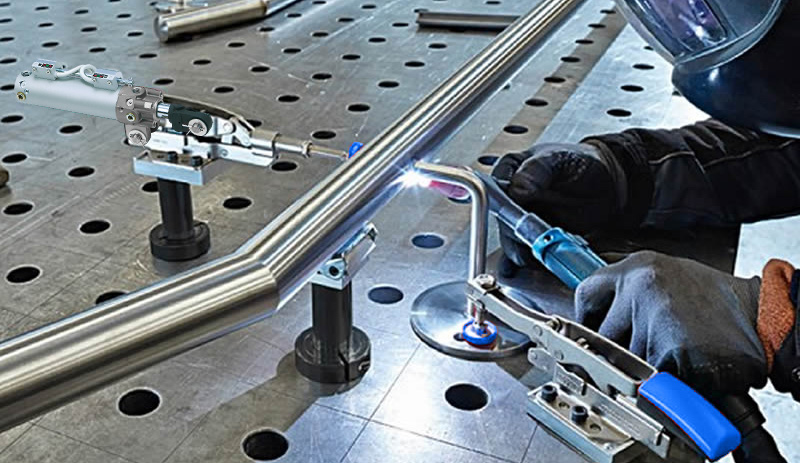

  Различные технологические операции требуют надежного удержания детали в одном положении. Это могут быть операции, например: сварки, пайки, механической обработки, сверления отверстий и так далее.

  Чтобы деталь оставалась неподвижной, используются различные прижимные приспособления и, часто, эти приспособления имеют в своем составе пневматические цилиндры, которые, в процессе работы, могут потребовать замены.

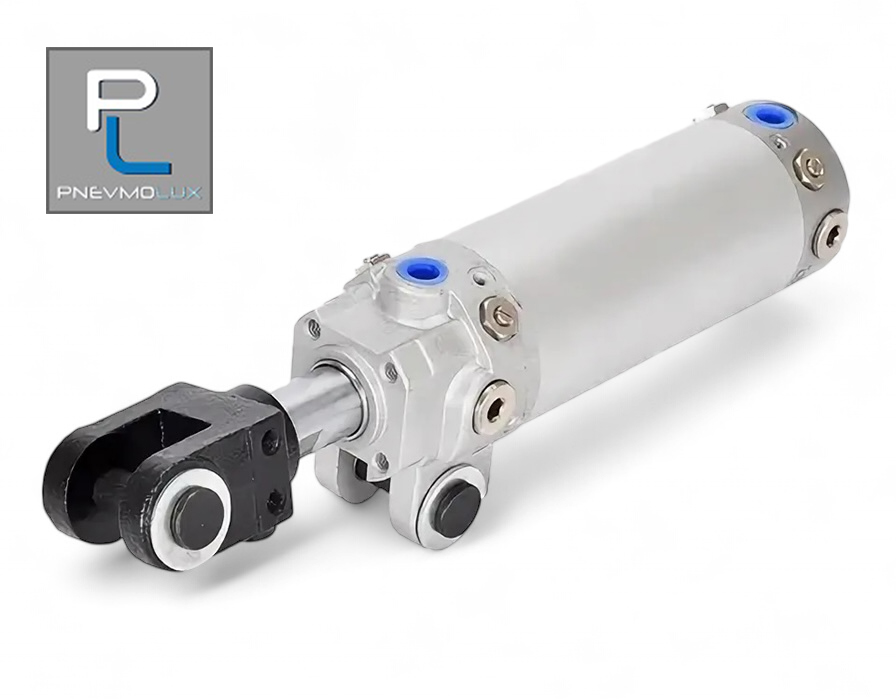

  Pnevmolux производит пневматические цилиндры для зажимных приспособлений - это специальная серия пневмоцилиндров DFC.

  DFC пневматические цилиндры для зажимных приспособлений, это пневмоцилиндры двухстороннего действия с одним штоком, имеющие диаметры поршня от 40 мм и до 80 мм и ход штока от 50 мм и до 200 мм.

  Рабочее давление у этих пневмоцилиндров находится в диапазоне: от 0,05 МПа до 1.00 МПа.

  Пневмоцилиндры серии DFC оснащаются односторонним пневматическим демпфированием в конце хода штока (при втягивании) и так же оснащаются встроенными регуляторами скорости перемещения в обе стороны движения штока.

  Пневмоцилиндры серии DFC имеют на своем корпусе двойную проушину и на конце штока двойной наконечник, для крепления в состав зажимного приспособления. Проушина и наконечник оснащены пальцем и шплинтом с шайбами.

При изготовлении пневматического цилиндра серии DFС использован корпус миницилиндрf серии DF.

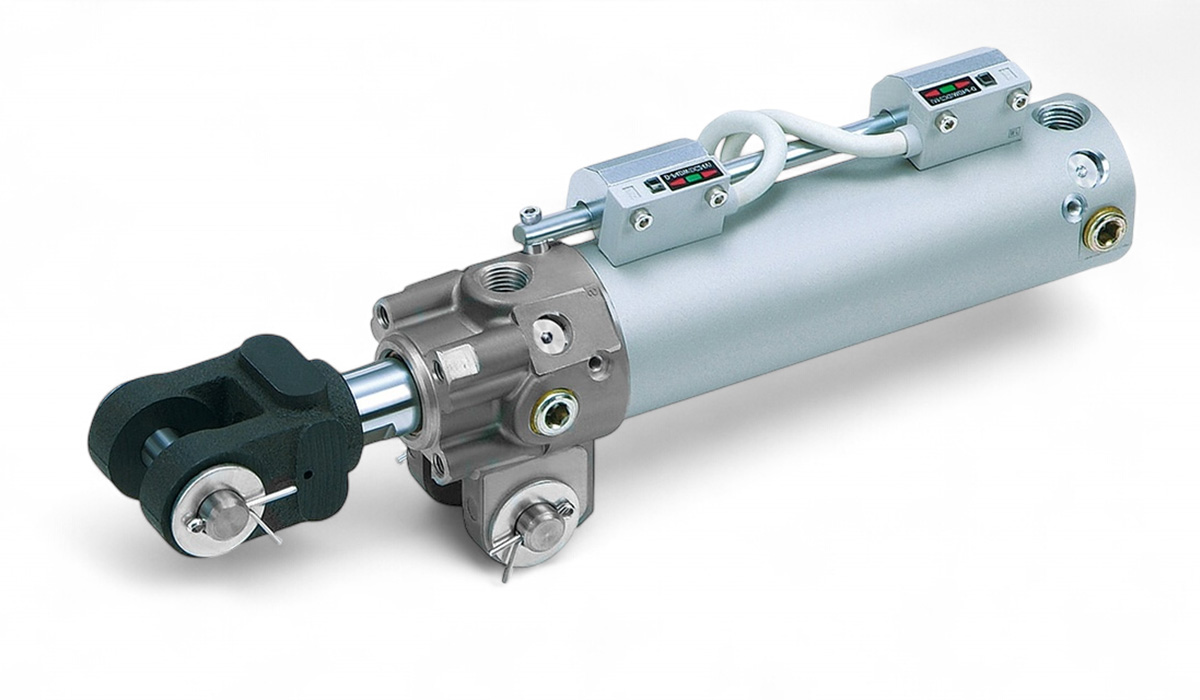

По запросу возможно исполнение пневмоцилиндров с датчиками положений - герконовые датчики положения поршня

DFC пневматические цилиндры для зажимных приспособлений – обозначение

В таблице описано обозначение маркировки пневмоцилиндра серии DFC для заказа.

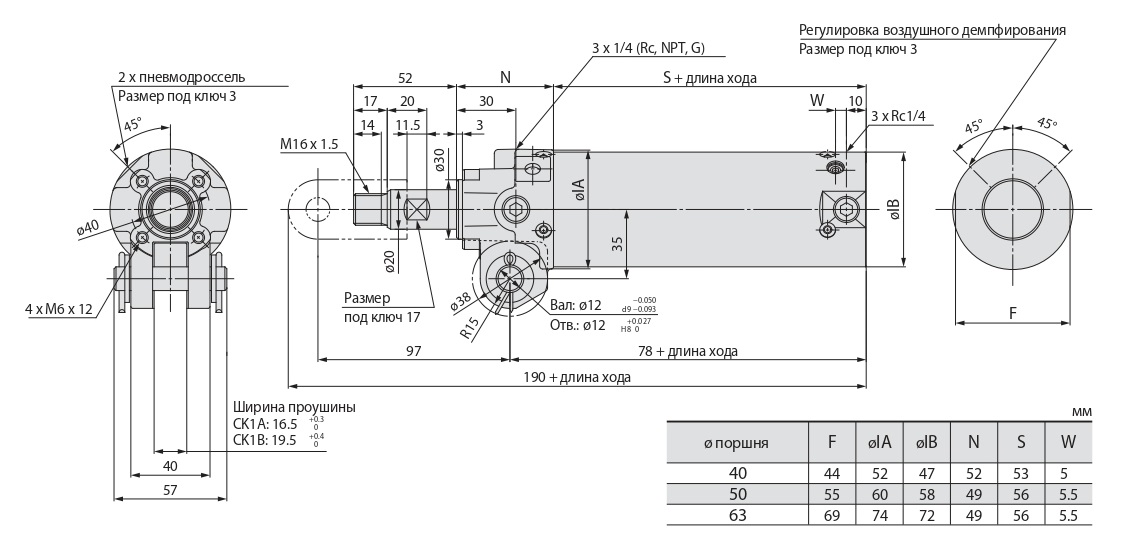

Технические характеристики пневмоцилиндров серии DFC

DFC пневматические цилиндры для зажимных приспособлений - теоретическое усилие пневмоцилиндров в Н.
