Мини пневмоцилиндры серии DFR

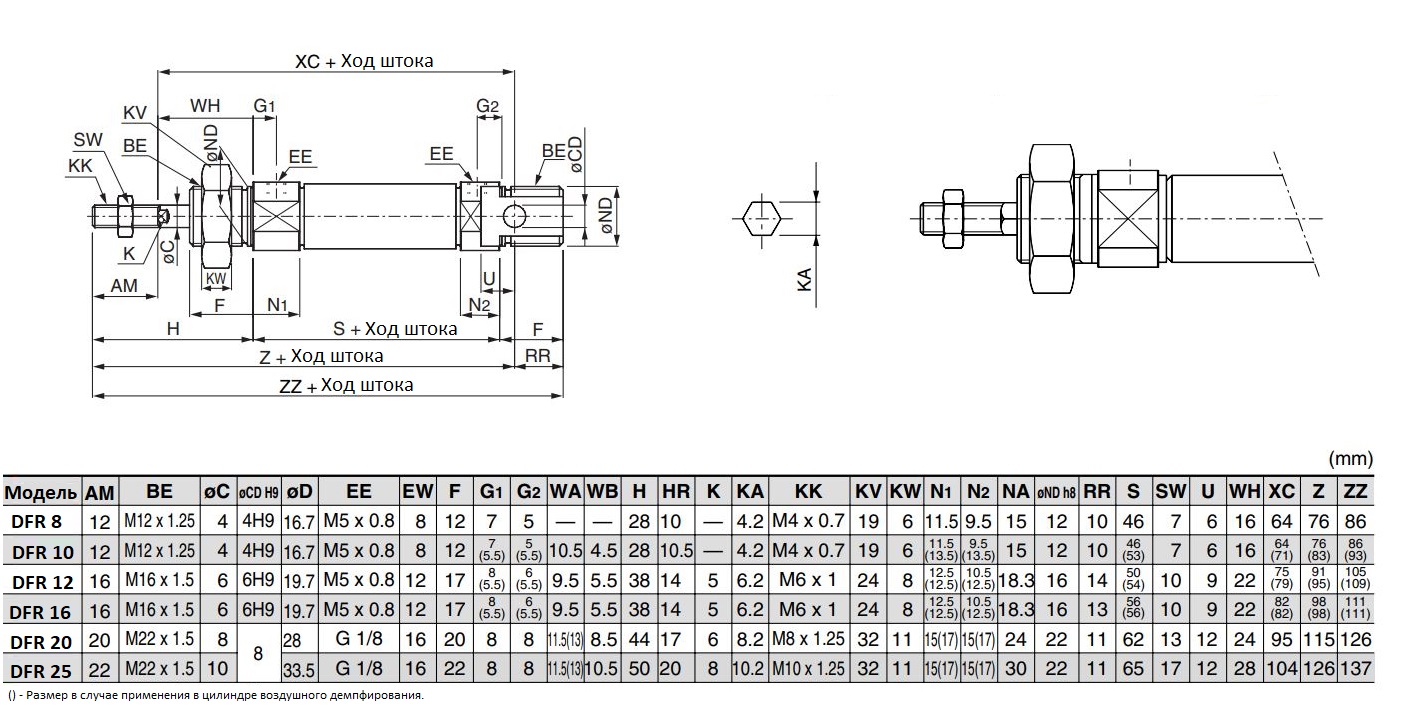

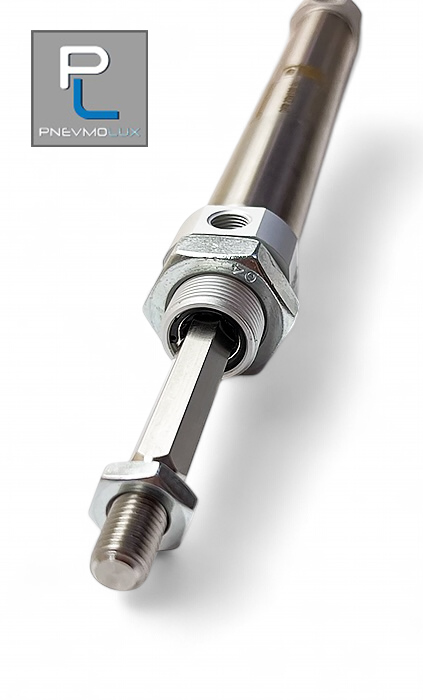

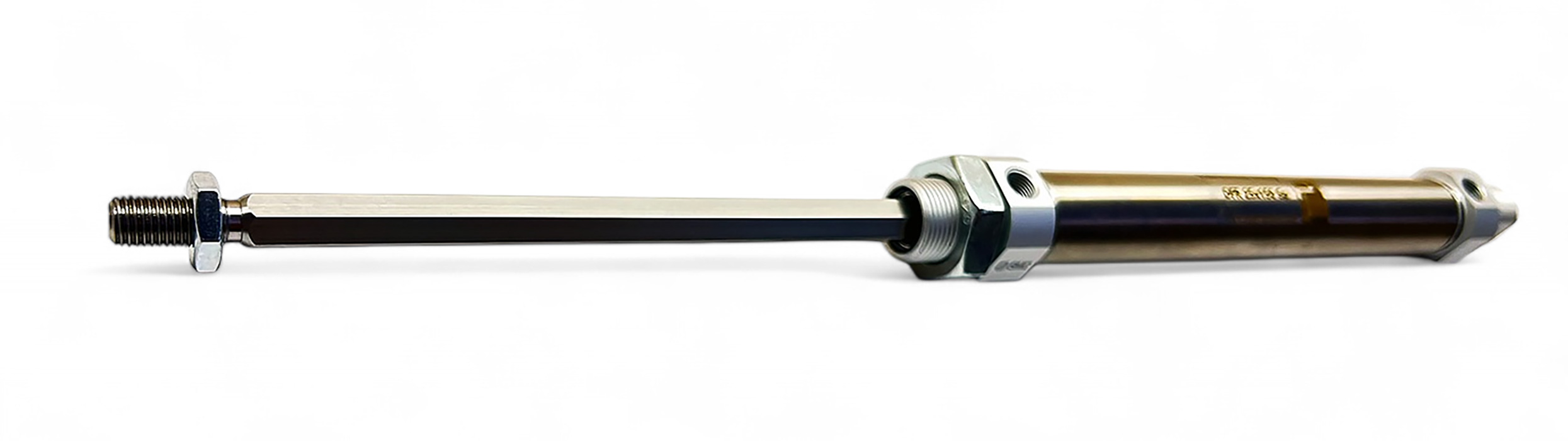

Пневмоцилиндры серии DFR с неповоротным штоком применяются в оборудовании где линейное перемещение тела сопровождается крутящим моментом, и что бы не происходило поворота тела, в пневмоцилиндре серии DFR используется шестигранный шток.
По габаритным размерам, данные цилиндры соответствуют стандарту ISO 6432.
Модельный ряд пневматических цилиндров серии DFR представлен в шести типоразмерах, отличающихся диаметром поршня:
- DFR 8 - Диаметр поршня 8 мм.
- DFR 10 - Диаметр поршня 10 мм.
- DFR 12 - Диаметр поршня 12 мм.
- DFR 16 - Диаметр поршня 16 мм.
- DFR 20 - Диаметр поршня 20 мм.
- DFR 25 - Диаметр поршня 25 мм.
Каждая модель пневмоцилиндров серии DFR может быть выполнена с ходом штока: от 1 до 500 мм.
При изготовлении пневматического цилиндра серии DFR использован корпус миницилиндрf серии DF.
Возможное исполнение пневмоцилиндров: с пружинным возвратом и с опросом положений (использование герконовых датчиков положения поршня)
Скачать 3D Модель
DFR пневмоцилиндры с неповоротным штоком – обозначение
В таблице описано обозначение маркировки пневмоцилиндра серии DFR для заказа.
Маркировка пневматических цилиндров Пневмолюкс
Расшифровка маркировки пневмоцилиндров Пневмолюкс
0DFR 25x250 S
AF, AFC, CF, DF, GF, EF, TN, RDF, RCF, StF, DFR - серия пневмоцилиндра
25 - Диаметр поршня в мм: 8; 10; 12; 16; 20; 25
250 - Ход поршня: от 1 мм до 500 мм
Sp - Специальное исполнение: S - Магнитный поршень: N - Наружная резьба на штоке. V - Внутренняя резьба на штоке. 1 - Пневмоцилиндр одностороннего действия (с пружинным возвратом (габарит корпуса цилиндра, будет длинее)). 2 - Пневмоцилиндр с двусторонним штоком.
Технические характеристики пневмоцилиндров серии DFR
Цилиндр двухстороннего действия с демпфированием
Ход штока, мм
любой до 500*
Диаметр поршня , мм
8; 10; 12; 16; 20; 25
Рабочая среда
Подготовленный воздух
Рабочее давление, бар
1 - 9
Максимальное давление, бар
13,5
Рабочая температура, °С
–40…+70, возможно исполнение с рабочей температурой 90
Рабочая скорость, мм/с
50 - 800
Таблица развиваемых усилий пневмоцилиндров в кГс.
Пневмоцилиндр двойного действия.
Диаметр поршня пневмоцилиндра
8
10
12
16
20
25
Давление в системе, Бар.
Выдвижение/Втягивание
Выдвижение/Втягивание
Выдвижение/Втягивание
Выдвижение/Втягивание
Выдвижение/Втягивание
Выдвижение/Втягивание
1
0,50/0,40
0,79/0,68
1,13/0,93
2,01/1,81
3,14/2,64
4,9/4,12
2
1,00/0,91
1,57/1,44
2,26/2,03
4,02/3,62
6,28/5,28
9,8/8,24
3
1,51/1,41
2,36/2,23
3,39/3,19
6,03/5,43
9,42/7,92
14,7/12,36
4
2,01/1,91
3,14/3,01
4,52/4,32
8,04/7,24
12,56/10,56
19,6/16,48
5
2,51/2,41
3,93/3,80
5,65/5,45
10,05/9,05
15,7/13,2
24,5/20,6
6
3,01/2,91
4,71/4,58
6,78/6,57
12,06/10,86
18,84/15,84
29,4/24,72
7
3,52/3,42
5,50/5,37
7,91/7,72
14,07/12,67
21,98/18,48
34,3/28,84
8
4,02/3,92
6,28/6,17
9,04/8,87
--
25,12/21,12
39,2/32,96
9
4,52/4,42
7,07/6,90
10,17/9,97
--
28,26/23,76
44,1/37,08
DFR пневмоцилиндры с неповоротным штоком - оснастка:
- Крепления (Фланец, цапфа, проушина и другие);
Для управления пневматическим цилиндром, мы предлагаем использовать следующие компоненты:
- Фитинги (Быстросъемы, Цанговые фитинги);
- Пневмораспределители (Электромагнитные, Ручные, Пневмопедали);
- Подготовка воздуха (Фильтры, Редукторы, Лубрикаторы).
