Пневматический резьбовой коллектор серии CTR

Резьбовой коллектор для сжатого воздуха (так же его называют: разветвителем, гребёнкой или пневмоколлектор) - выполняет функцию распределения сжатого воздуха от источника к нескольким потребителям или устройствам.

Пневматический резьбовой коллектор позволяет не только распределить одну воздушную линию на несколько, но и разместить на нем датчики давления или реле давления.

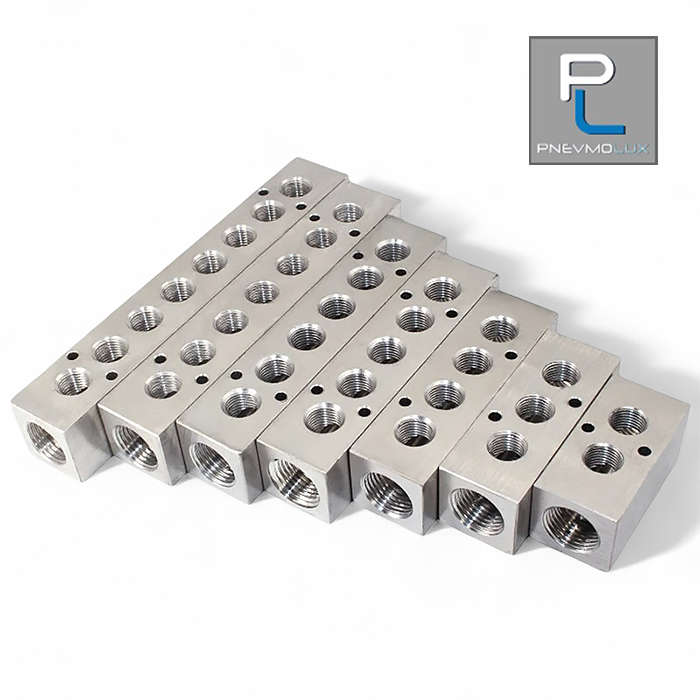

Резьбовые  коллекторы выполнены в алюминиевом корпусе, и имеют резьбовые порты на входе и выходе коллектора В порты коллектора вкручиваются любые элементы пневматики такие как: резьбовые фитинги, быстросъемные соединения, воздушные дроссели, отсечные краны или обратные клапаны.

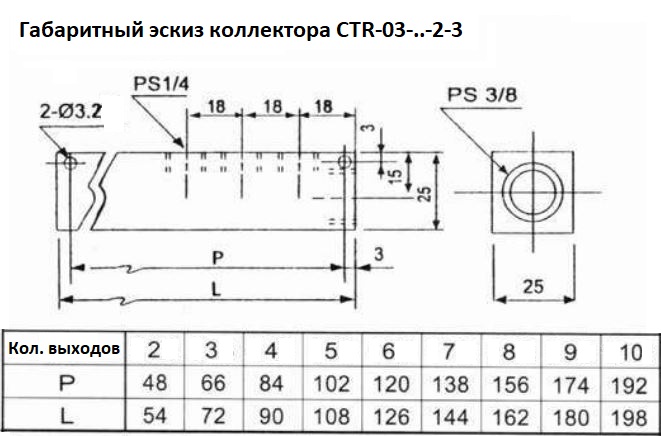

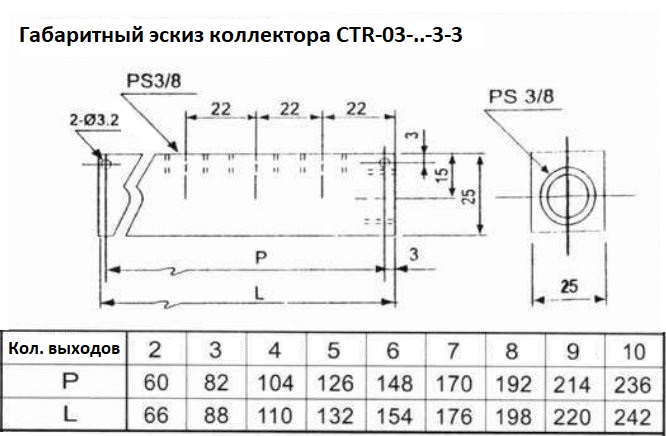

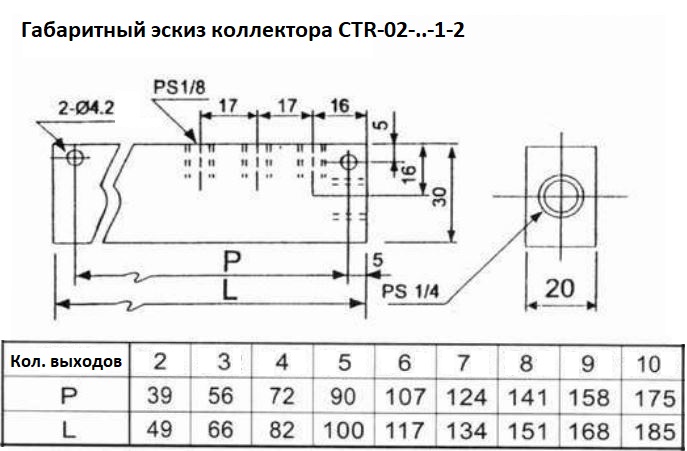

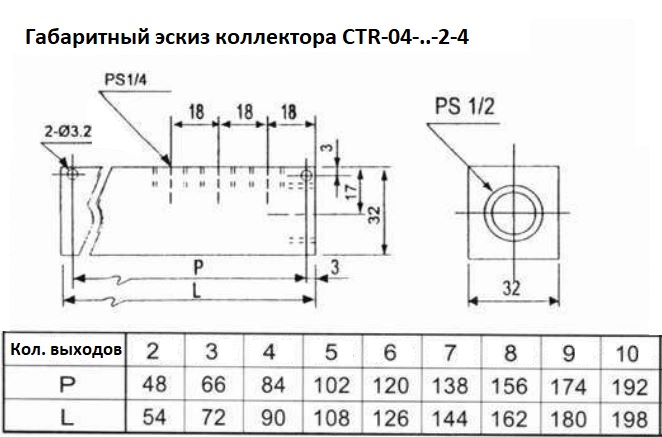

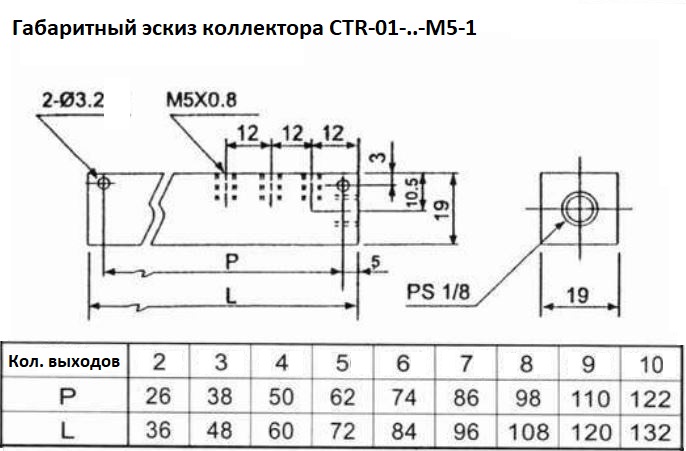

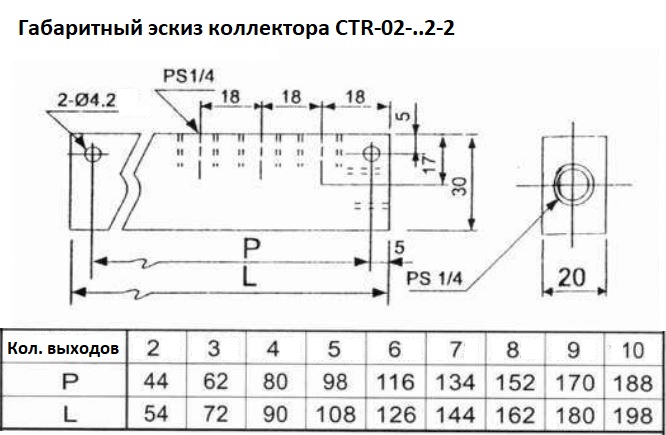

Пневматические резьбовые коллекторы серии CTR разделены на четыре модели, отличающихся габаритным размером корпуса: 19х19 мм, 20х30 мм, 25х25 мм, 32х32 мм. Каждая модель коллектора имеет два резьбовых входа и может иметь от двух до десяти выходов.

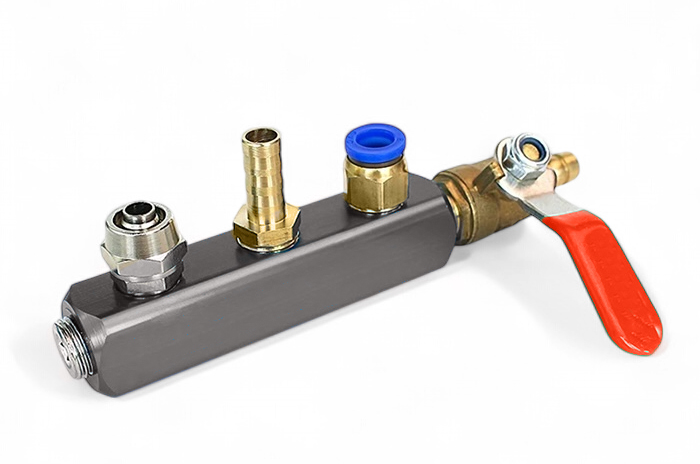

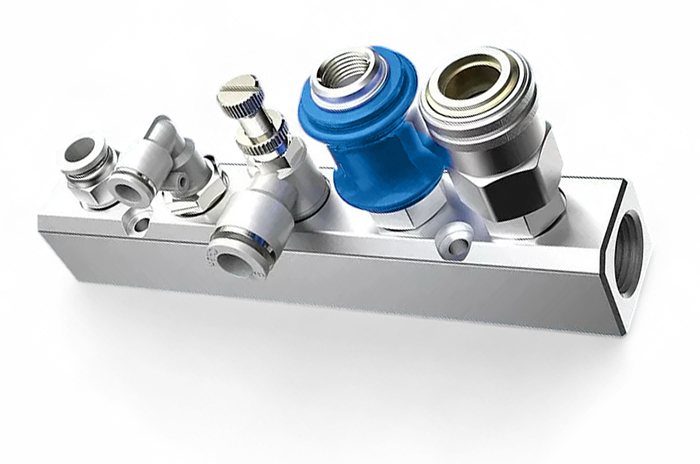

Пневматический резьбовой коллектор серии CTR - примеры установки различных пневматических элементов
