Двухпозиционный трехлинейный клапан большой пропускной способности серии U23
Двухпозиционные клапаны - применяют для автоматического перекрытия потоков рабочей среды в трубопроводах, под рабочей средой можно применять сжатый воздух, вода, масло и инертные газы.

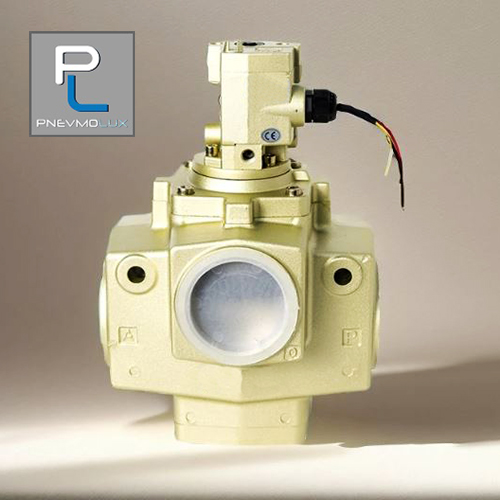

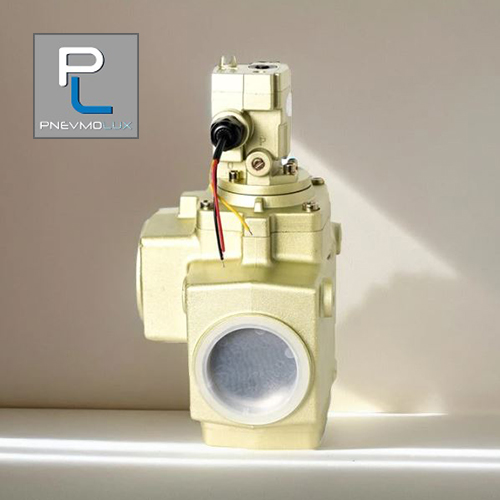

Двухпозиционный трехлинейный клапан большой пропускной способности серии U23
Это клапаны с электромагнитным управлением прямого действия.
Особенность клапанов данной серии заключается в прямом управлении, что позволяет переключать клапан с нулевым или даже отрицательным давлением на входе.
Так же клапаны этой серии обладают большой пропускной способностью рабочей среды составляющей 50 м3/ч.
Скачать 3D Модель
Двухпозиционный трехлинейный клапан большой пропускной способности серии U23 - обозначение клапанов
В данной таблице описан пример маркировки изделия для заказа
U23
Тип управления
Типоразмер
Тип клапана
Напряжение питания
Двухпозиционный трехлинейный тарельчатый клапан прямого действия.
- Отсутствие символа означает Электромагнитное управление
- 25 - диаметр условного прохода, 8,10,15,20,25,32,40,50,63

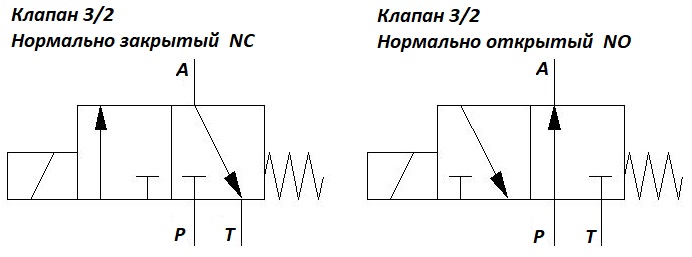

NC - нормально-закрытый
24DC
P - пневматическое управление
NO - нормально-открытый
24,110,220 DC - постоянного тока 36,110,220,380 AC - переменного тока.
Габаритный эскиз клапанов серии U23
Модель
ДУ
Резьба
A
B
C
D
E
F
G
H
M
L
O
U23-8 NC.
8 мм.
1/4
180
96
78
73
17
16.5
9
45
39
85
1/2
U23-10 NC.
10 мм.
3/8
180
96
78
73
17
16.5
9
45
39
85
1/2
U23-15 NC.
15 мм.
1/2
180
96
78
73
17
16.5
9
45
39
85
1/2
U23-20 NC.
20 мм.
3/4
195
113
89
82
24
21
9
52
38
105
1
U23-25 NC.
25 мм.
1
195
113
89
82
24
21
9
52
38
105
1
U23-32 NC.
32 мм.
1-1/4
268
165
121
118
37
48
13
75
46
170
1-1/2
U23-40 NC.
40 мм.
1-1/2
268
165
121
118
37
48
13
75
46
170
1-1/2
Таблица доступных характеристик клапанов серии U23
Модель
U23-8 NC.
U23-10 NC.
U23-15 NC.
U23-20 NC.
U23-25 NC.
U23-32 NC.
U23-40 NC.
Резьба
1/4
3/8
1/2
3/4
1
1 1/4
1 1/2
Расход (м3/ч)
5
7
10
20
30
40
50
Эффективная площадь сечения (мм2)
20
35
60
120
190
300
400
Скорость утечки (см3/мин)
≤50
≤100
≤100
≤200
≤200
≤300
≤300
Время срабатывания клапана (сек)
≤0.04
≤0.06
≤0.06
≤0.10
≤0.10
≤0.15
≤0.15
Частота переключения Гц
≥10
≥8
≥8
≥4
≥4
≥3
≥3
Рабочее давление (МПа)
0.2–0.8
0.2–0.8
0.2–0.8
0.2–0.8
0.2–0.8
0.2–0.8
0.2–0.8
Напряжение (в)
AC:380,220,110,36: DC:220,110,24
AC:380,220,110,36: DC:220,110,24
AC:380,220,110,36: DC:220,110,24
AC:380,220,110,36: DC:220,110,24
AC:380,220,110,36: DC:220,110,24
AC:380,220,110,36: DC:220,110,24
AC:380,220,110,36: DC:220,110,24
Диапазон температур (°C)
-5~50
-5~50
-5~50
-5~50
-5~50
-5~50
-5~50
