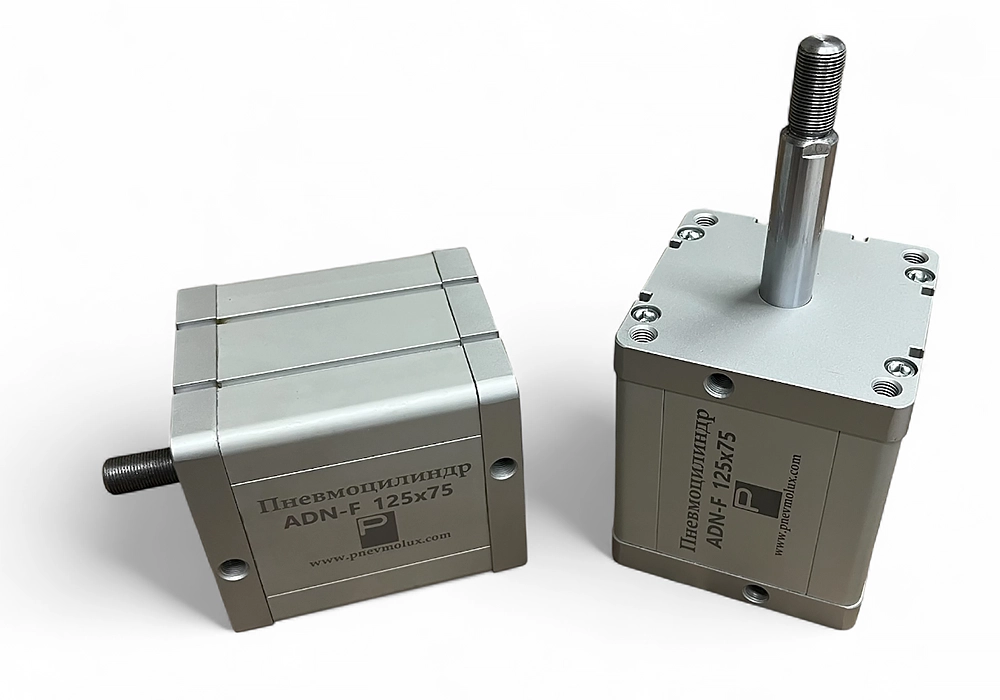

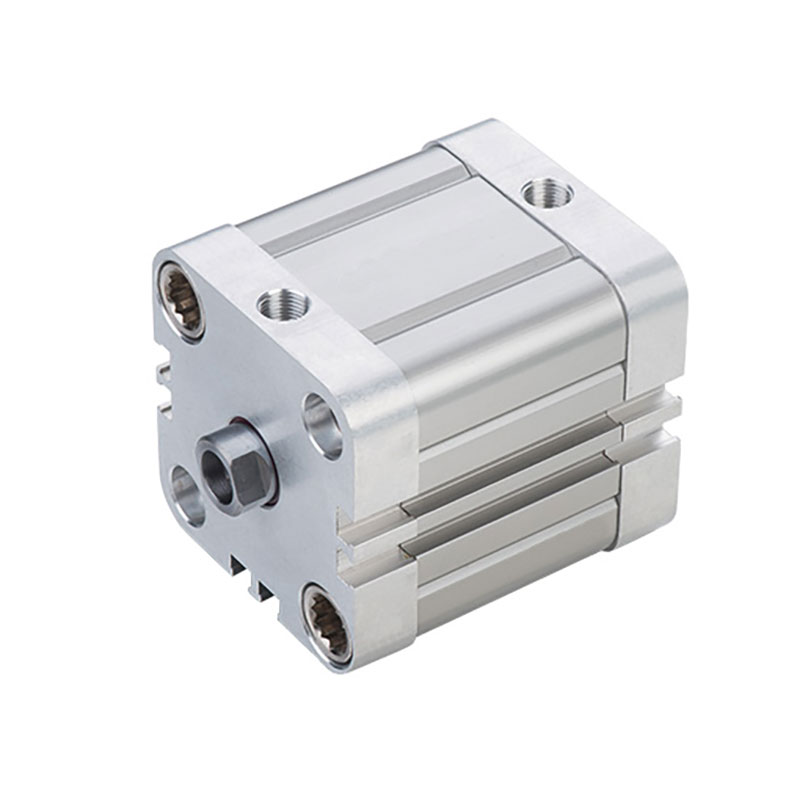

Компактные пневмоцилиндры серии ADN-F

  Это компактные пневмоцилиндры с нерегулируемым демпфированием.

Пневмоцилиндры серии ADN-F представленны с диаметрами поршня: 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм и 125 мм

Максимальный ход штока составляет 500 мм.

Цилиндры ADN-F поставляются в в различных исполнениях:

• Двустороннего действия с односторонним штоком.
• Двустороннего действия с проходным штоком.
• Одностороннего действия с пружинным возвратом в штоковой или бесштоковой полости.
• С наружной резьбой на штоке или с внутренней резьбой на штоке.

  Гильза пневмоцилиндра ADN-F имеет D-образную канавку для установки датчика положения модели CGP-30

  На крышках пневмоцилиндра ADN-F расположены крепежные гайки с резьбовым отверстием, что дает возможность закрепить пневмоцилиндр на оборудовании.

  Стандарт ISO 21287 по которому изготовлен пневмоцилиндр, позволяет использовать крепежные элементы от цилиндров серии AFC и CF.
