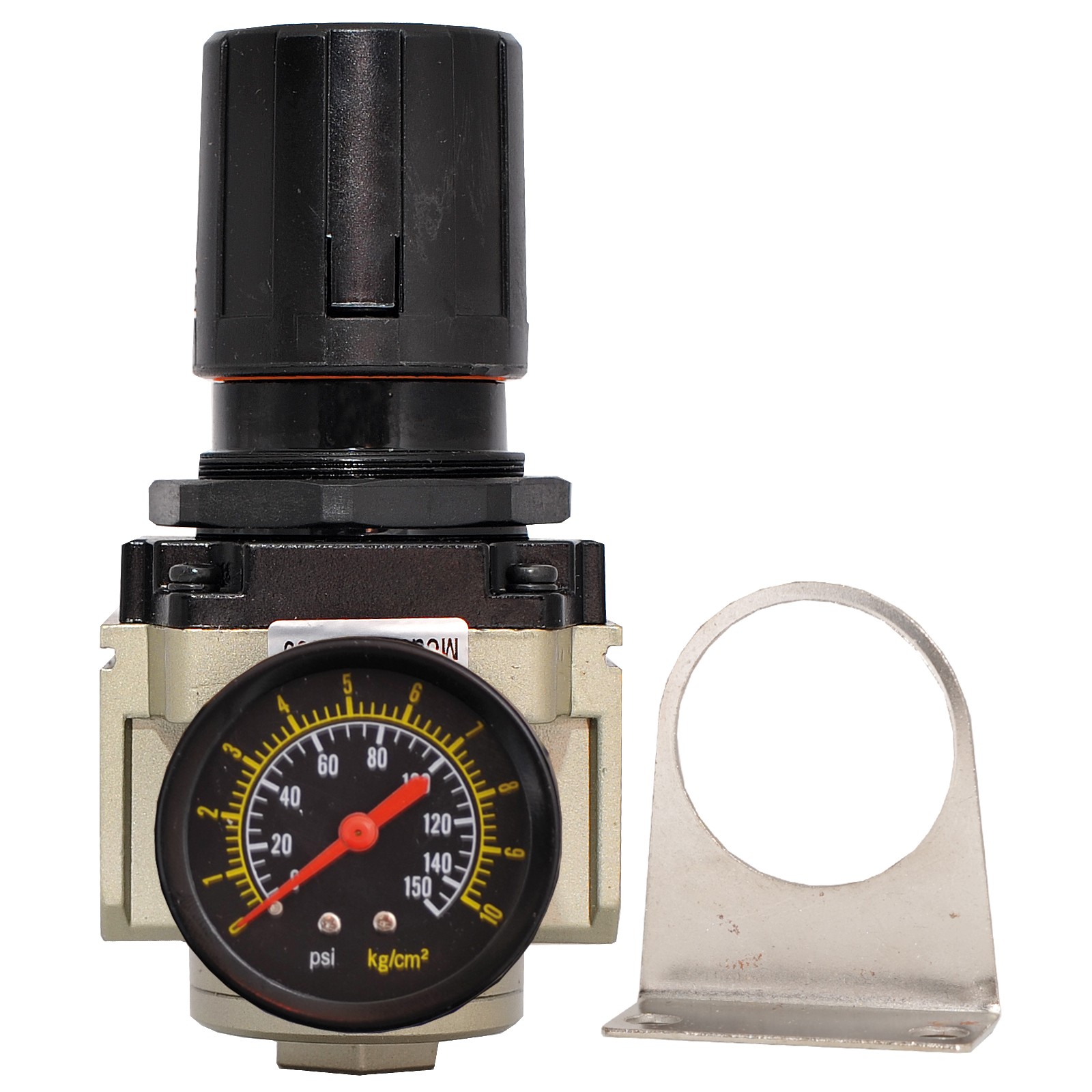

Пневматический регулятор давления (редуктор) - JAR

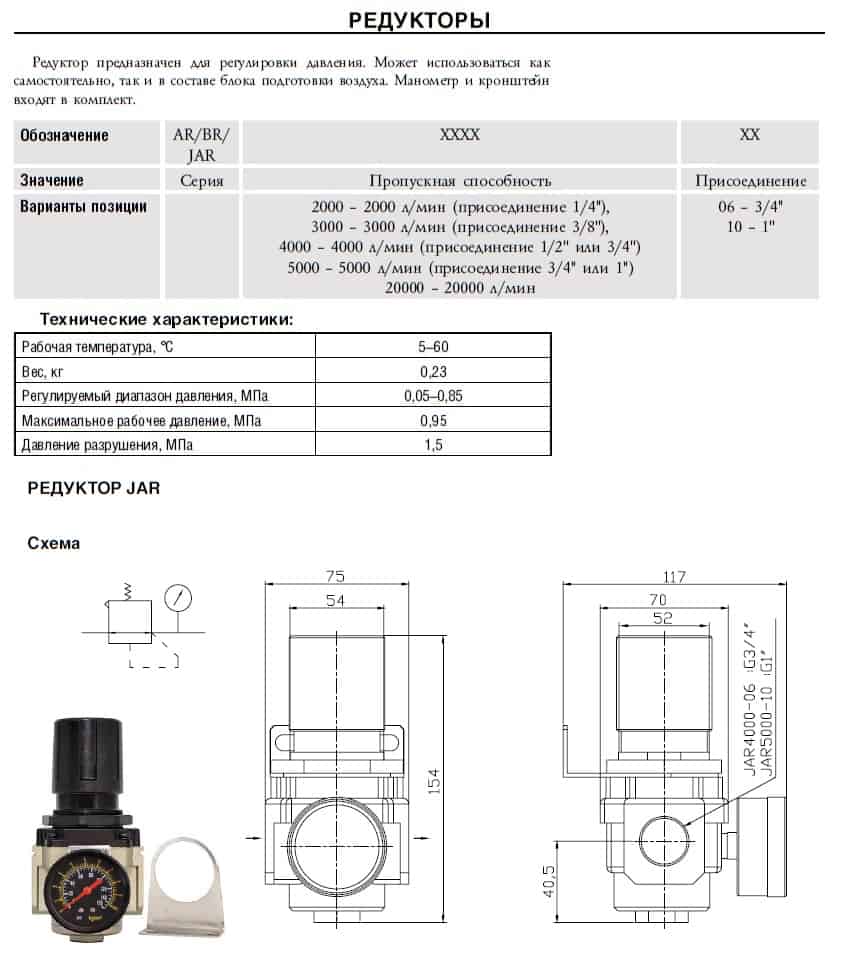

Пневматический регулятор давления серии JAR.

Предназначены для регулировки давления в пневмомагистрали.

Принцип действия регулятора давления заключается в компенсации усилия, развиваемого чувствительным элементом (мембраной) при изменении давления подводимого к ним сжатого воздуха, за счёт изменения давления на выходе регулятора. При помощи пружины клапана и ручки настройки устанавливается определенное силовое воздействие на мембрану, которое компенсируется давлением сжатого воздуха на выходе. Если на выходе давление становится больше, то мембрана прогибается и клапан опускается, расход воздуха снижается, уменьшая тем самым давление на выходе. Если на выходе давление уменьшается, то уменьшается давление над мембраной и под действием пружины клапан поднимается, расход сжатого воздуха через регулятор увеличивается и давление на выходе увеличивается.

Присоединение воздуха осуществляется посредством фитингов и пневмотрубки.
