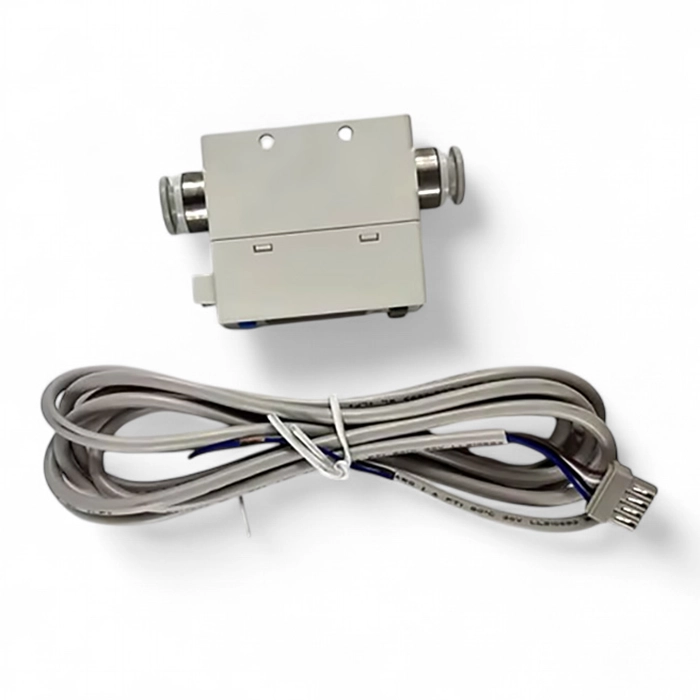

Датчик расхода воздуха серии DAFS
Датчик расхода воздуха или же расходомер сжатого воздуха - используется для измерения потоков сжатого воздуха, что позволяет определить пиковые значения использования, уровень утечек воздуха, и так же определить, когда требуется обслуживание или ремонт пневматической системы.
Датчики расхода воздуха - модели
Модельный ряд датчиков расхода насчитывает 4 модели, которые отличаются допустимой величиной производительности: от 2 л/мин до 2100 л/мин. И каждая модель имеет различные исполнения по виду выходного сигнала.
Датчики расхода воздуха - доступные параметры
- Присоединение Ø8, G1/4, G1/2, G3/
- Расширенные диапазоны расхода (отношение верхнего
предела диапазона к нижнему 100:1): 2~200 л/мин,
5~500 л/мин., 10~1000 л/мин., 20~2000 л/мин. - Компактный.
- Повышенная устойчивость к загрязнениям воздуха благодаря применению байпасной линии.
- Возможность поворота дисплея для удобства считывания показаний.
- Высокая скорость реакции (от 0.05 с)
Датчик расхода воздуха DAFS – маркировка
В данной таблице описана маркировка датчиков расхода воздуха для заказа.
Серия датчиков расхода сжатого воздуха
Модель
Наличие дросселя
Присоединение
Выходной сигнал датчика
Единицы измерения датчика
DAFS
201, 501, 102, 202
- без дросселя, D - с дросселем
С8 - Цанговый выход под трубку 8мм и 02 - резьба 1/4" (для модели 201), 04 - резьба 1/2" (только для модели 501 и 102), 06 - резьба 3/4" (только для модели 202)
A - два выхода NPN, B - два выхода PNP, C - один выход NPN, второй выход Аналоговый 1-5 В, C - один выход NPN, второй выход Аналоговый 1-5 В, D - один выход NPN, второй выход Аналоговый 4-20 мА
М - Фиксированные единицы, - Функция выбора единиц измерения (л/мин или куб. фут/мин)
Датчик расхода воздуха DAFS – параметры
Модель/Параметры
DAFS201
DAFS501
DAFS102
DAFS202
Рабочая среда
Сжатый воздух, азот
Сжатый воздух, азот
Сжатый воздух, азот
Сжатый воздух, азот
Диапазон температры
от 0°С до 50°С
от 0°С до 50°С
от 0°С до 50°С
от 0°С до 50°С
Диапазон расхода
от 2 л/мин до 200 л/мин
от 5 л/мин до 500 л/мин
от 10 л/мин до 1000 л/мин
от 20 л/мин до 2000 л/мин
Настраиваемый диапазон расхода
от 2 л/мин до 210 л/мин
от 5 л/мин до 525 л/мин
от 10 л/мин до 1050 л/мин
от 20 л/мин до 2100 л/мин
Диапазон давления
от 0 МПа до 0,75 МПа
от 0 МПа до 0,8 МПа
от 0 МПа до 0,8 МПа
от 0 МПа до 0,8 МПа
Максимальное давление
1 МПа
1,2 МПа
1,2 МПа
1,2 МПа
Напряжение питания
12 - 24 В ( -10%) - постоянного тока
12 - 24 В ( -10%) - постоянного тока
12 - 24 В ( -10%) - постоянного тока
12 - 24 В ( -10%) - постоянного тока
Потребление тока
не боолее 55 мА
не боолее 55 мА
не боолее 55 мА
не боолее 55 мА
Точность отображения измерения
-3% от полного диапазона
-3% от полного диапазона
-3% от полного диапазона
-3% от полного диапазона
