Направляющая для пневмоцилиндров AFС/CF 50x320
Скачать 3D Модель
Направляющие для пневмоцилиндров применяются для защиты цилиндров от проворачивания при высоких крутящих моментах.
Направляющие для пневмоцилиндров маркировка
В данной таблице описана маркировка направляющих серии AFС/CF 50x320 для заказа.
Маркировка направляющих Пневмолюкс
Расшифровка маркировки направляющих Пневмолюкс
AFС/CF 50x320
Серия пневмоцилиндра - AFC/CF
Диаметр поршня пневмоцилиндра - 50 мм.
Ход штока пневмоцилиндра - 320 мм.

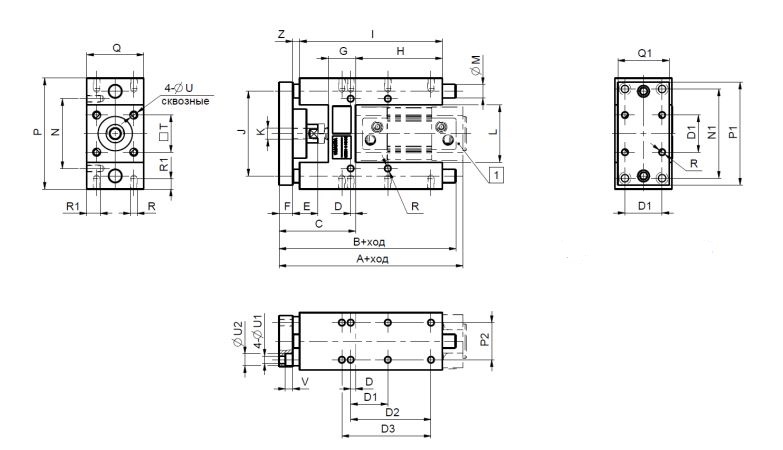

Габаритный эскиз направляющих AFС/CF 50x320
Диаметр поршня мм.
M
N
N1
P
P1
P2
Q
Q1
R
R1
T
U
U1
U2
V
Z
50
20
85
100
137
130
46,5
70
63
M8
16
46,5
9
9
13
9
3
Пневматические направляющих серии AFС/CF 50x320
Подходят для осуществления правильной и удобной монтажной установки к следующим пневмоцилиндрам:
