3-линейные пневматические распределители SMC с электропневматическим управлением
Пневматические распределители в зависимости от количества входящих и отводящих магистралей могут быть двухканальными, трехканальными, четырехканальными, пятиканальными и т.д. Число линий указывается в числителе дробного обозначения.
Пневмораспределители 3/2 имеют 3 линии (каналов) и 2 положения.
Поступающий в систему сжатый воздух поочередно подается в одну из полостей и одновременно из другой полости производится сброс отработавшего воздуха в атмосферу.
- Устройство плавной подачи воздуха AV-A
- Компактный 2/3 клапан SX
- 3-линейный пневмораспределитель с эластичным уплотнением SY
- Пневмораспределители SYJ
- Пневмораспределители VQZ
- Пневмораспределители SJ3A6 с вакуумным выпуском
- Пневмораспределители VP
- Пневмораспределители VZ
- Пневмораспределители VG

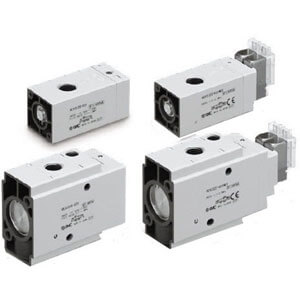

- Пневмораспределители VEX

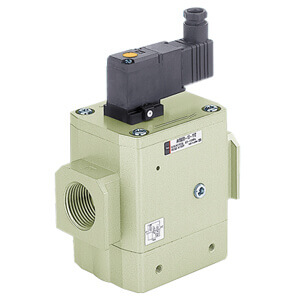

- Пневмораспределители AV
- Энергопотребление: 0.35 Вт.
- Пропускная способность увеличена в 2.3 раза.
- Улучшена точность настройки игольчатого клапана.
- Снижена высота за счет встроенного пневмоглушителя.
- Снижено энергопотребление.
- Расход до 90 л/мин
- 2 модели: 2 и 3-линейный клапан
- Принцип действия: Н.З. или универсальный
- Энергосберегающее исполнение (опция)
- Компактный и легкий.
- Рабочая среда: воздух
- Cv: 0.008 в базовом исполнении;
0.012 с большой пропускной способностью - Напряжения питания катушки: 3, 5, 6, 12, 24 VDC;
100, 110, 200, 220 VAC - Время отклика: не более 10 мс
- Ресурс: 100 миллионов циклов (по результатам испытаний SMC)
- Температура окружающей и рабочей среды: макс. 50°C
Пневмораспределители SYJ - инновационное сочетание малогабаритности и качества, обеспечивающее реальные конструктивные преимущества. Исполнения для самостоятельного монтажа или монтажа на плите увеличивают гибкость серии и минимизируют требования к рабочему пространству.
Серия пневмораспределителей VQZ блочного монтажа удачно сочетает долговечность и безотказность для большинства традиционных типов установки. Серия пневмораспределителей VQZ индивидуального монтажа объединяет универсальность с безотказностью и долговечностью при встраивании в линию.
Серия SJ3A6 -- распределитель с вакуумным выпуском, оснащен ограничителем регулировки расхода выпускаемого воздуха. Эта серия, экономящая пространство, имеет ширину 10 мм, кассетного типа и использует разъем типа «edge». Пневмораспределители серии SJ3A6 совместимы с промышленными протоколами последовательной передачи CC-Link и DeviceNet.
Высокая пропускная способность: Cv1.0 (VP300), Cv2.3 (VP500), Cv4.0 (VP700). Низкое энергопотребление: 1.8 Вт (DC). Можно использовать либо как распределитель, либо как клапан.Смена нормально-закрытого типа на нормально-открытый. Применим для вакуума до 101.2 кПа.
Серия VZ включает в себя 3-линейные пневмораспределители с эластичным уплотнением. Пневмораспределители индивидуального и блочного монтажа имеют стандартный плоский кабель. Плиты с плагин разъемами или без них могут монтироваться на DIN-рейке. Доступны разнообразные опции.
- 3-линейный распределитель с пилотным управлением, тарельчатый
- Тип с ограничением на материалы
- Низкое энергопотребление: 4.8 Вт DC (базовый тип); 2 Вт DC (энергосберегающий тип)
- Возможность примения при низком давлении и разрежении
- Индивидуальный монтаж
- 3-линейный трехпозиционный клапан с электроуправлением (внутренний/внешний пилот) или пневмоуправлением
- Расход до 3300 л/мин
- Сниженное энергопотребление: 1 Вт
- Время отклика: не более 60 мс
- Для промежуточных остановок, ускорения или замедления цилиндра
- Диапазон рабочих давлений: 0.2 - 1 МПа
- Напряжения катушки: 12, 24 VDC;
100, от 110 до 120, 200, 220 VAC - Допустимые отклонения напряжения: от -15% до +10%
номинального напряжения - Температура окружающей и рабочей среды: от 0 до 60°C
- Электроподключение: залитой кабель, DIN-разъем типа D,
DIN-разъем типа Y
